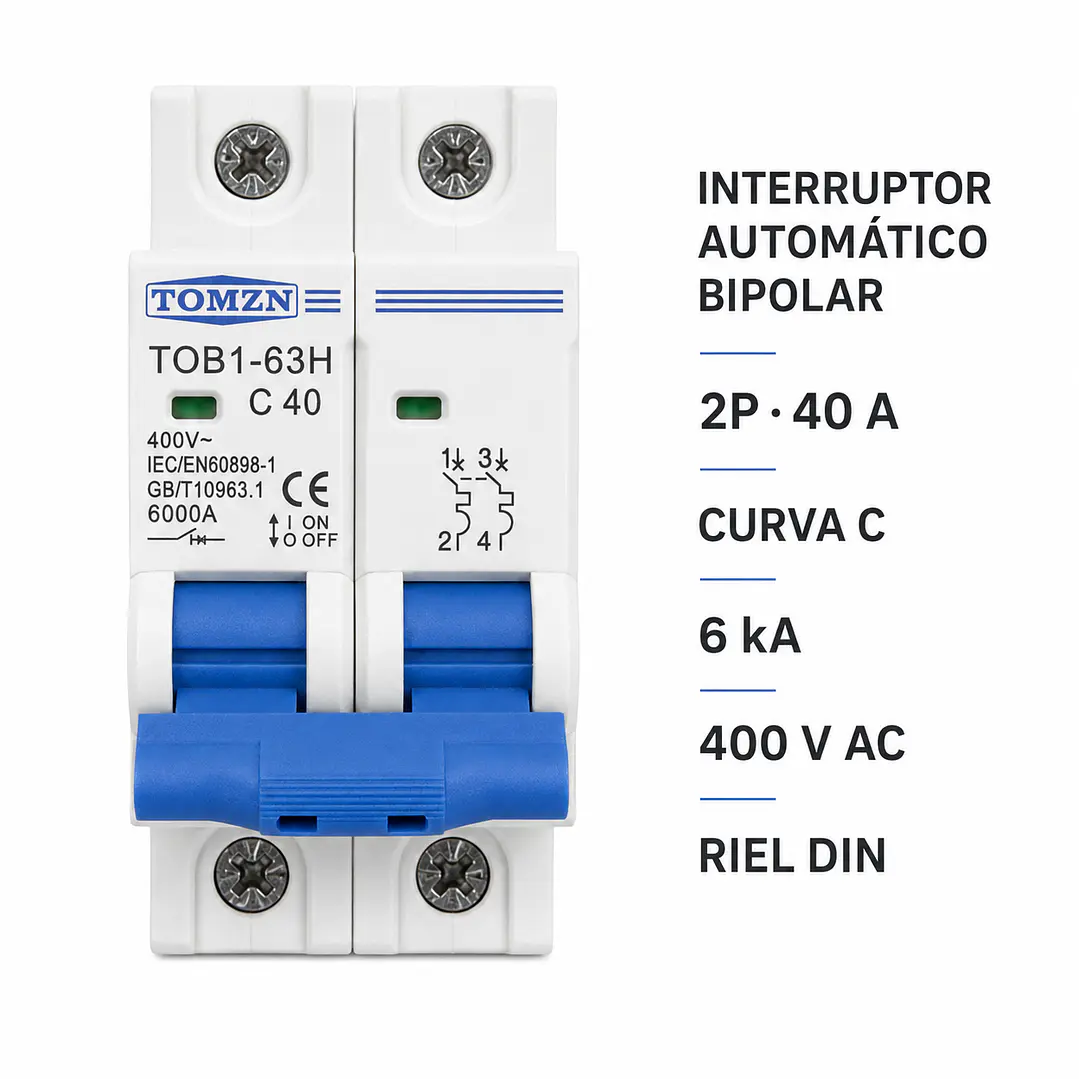

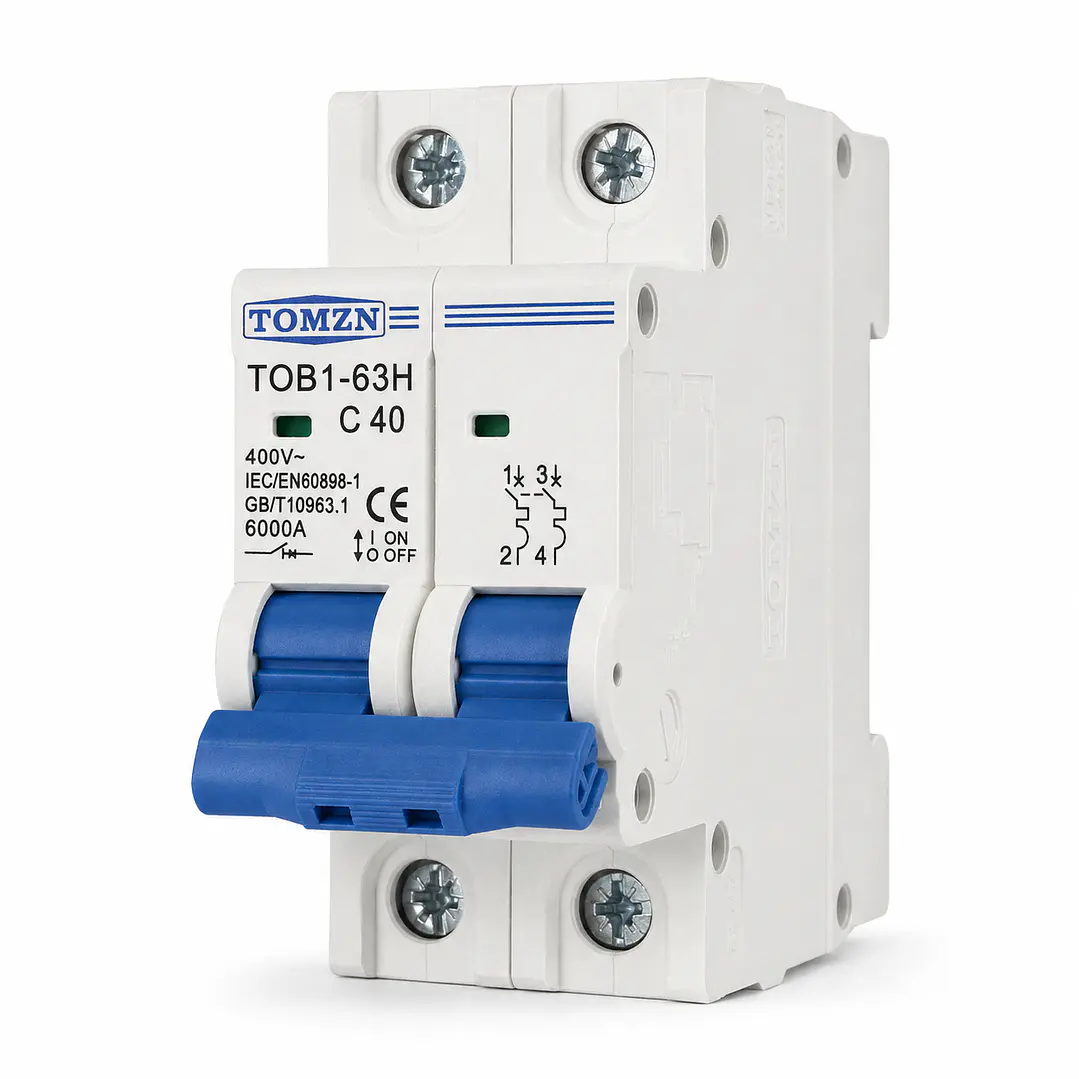

Interruptor Automático Termomagnetico TOMZN Bipolar 40A, para Tableros Solares y Cargadores EV

El interruptor automático bipolar TOMZN TOB1-63H C40 protege circuitos eléctricos de corriente alterna frente a sobrecargas y cortocircuitos. Su capacidad de 40 A, curva C y poder de corte de 6 kA lo convierten en una solución compacta para tableros eléctricos, sistemas solares, salidas AC de inversores y circuitos dedicados para cargadores de vehículos eléctricos.

El accionamiento bipolar permite abrir simultáneamente ambos conductores mediante una sola maniobra, mientras que su formato modular facilita la instalación sobre riel DIN.

CARACTERÍSTICAS TÉCNICAS

• Marca: TOMZN.
• Modelo: TOB1-63H.
• Tipo: interruptor automático magnetotérmico.
• Número de polos: 2P.
• Corriente nominal: 40 A.
• Curva de disparo: C.
• Tensión nominal: 400 V AC.
• Frecuencia: 50/60 Hz.
• Poder de corte: 6.000 A.
• Norma indicada: IEC/EN 60898-1.
• Norma adicional: GB/T 10963.1.
• Accionamiento: bipolar simultáneo.
• Posiciones: ON/OFF.
• Indicadores mecánicos de estado.
• Montaje: riel DIN de 35 mm.
• Longitud de pelado indicada: 12 mm.
• Torque de conexión indicado: 2,5 Nm.
• Marcado: CE.

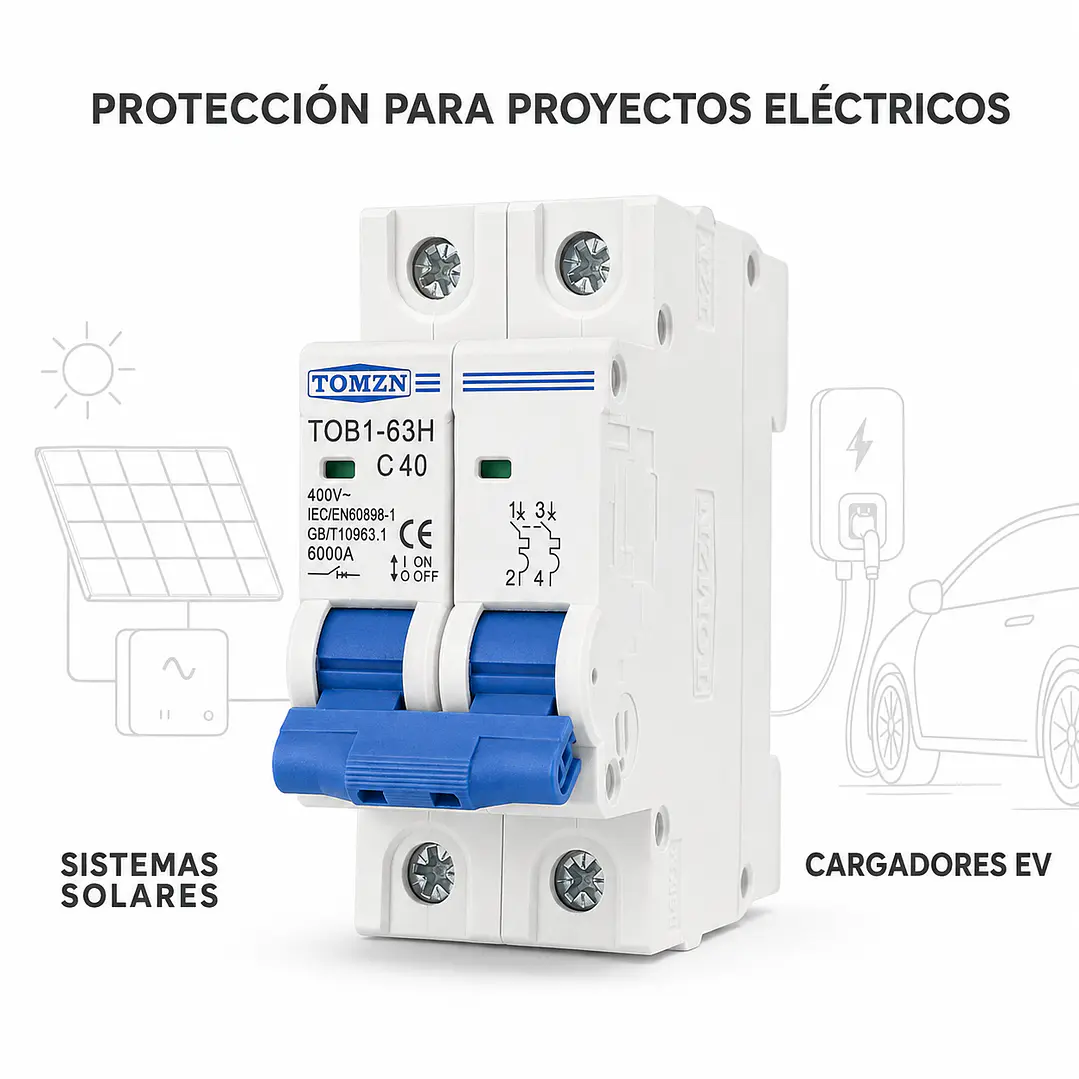

Aplicaciones recomendadas

• Tableros eléctricos residenciales y comerciales.
• Sistemas solares fotovoltaicos.
• Protección AC de inversores solares.
• Circuitos de respaldo o backup.
• Tableros para cargadores de vehículos eléctricos.
• Circuitos monofásicos dedicados de hasta 40 A.
• Bombas, herramientas y equipos con corrientes transitorias compatibles con curva C.
• Tableros modulares con montaje DIN.

Aplicación en cargadores eléctricos

Este automático es especialmente útil en circuitos dedicados para cargadores monofásicos de vehículos eléctricos, siempre que la corriente, sección del conductor, canalización, temperatura, longitud y coordinación de protecciones hayan sido calculadas para la instalación.

En cargadores de aproximadamente 7,2–7,6 kW, un circuito de 40 A puede ser una configuración habitual, pero la selección definitiva debe realizarla el instalador según la potencia real y las instrucciones del fabricante del cargador.

Importante

Este producto entrega protección magnetotérmica frente a sobrecargas y cortocircuitos. No reemplaza un interruptor diferencial ni un protector contra sobretensiones.

En aplicaciones para vehículos eléctricos, el tipo de protección diferencial debe seleccionarse según las características del cargador y su sistema interno de detección de corriente residual continua.

La instalación debe ser realizada y dimensionada por personal eléctrico competente.

Compra y soporte técnico

Disponible para proyectos solares, tableros eléctricos y soluciones de electromovilidad.

Mercanda ofrece venta unitaria, suministro para instaladores, proyectos B2B y soluciones completas con tablero, protecciones, cargador e instalación.
