Interruptor Diferencial Automático RCBO TOMZN 1P+N 63A C63 30mA – Protección contra Fugas y Sobrecarga

ElProtector Automatico Diferencial RCBO TOMZN TPNL-63 C63 combina protección diferencial y térmomagnetica en un dispositivo modular. Protege circuitos monofásicos frente a fugas de corriente, sobrecargas y cortocircuitos, permitiendo además el corte conjunto de fase y neutro.

Su capacidad nominal de 63 A, sensibilidad diferencial de 30 mA y formato 1P+N lo convierten en una solución compacta para tableros eléctricos residenciales, comerciales y circuitos monofásicos dedicados.

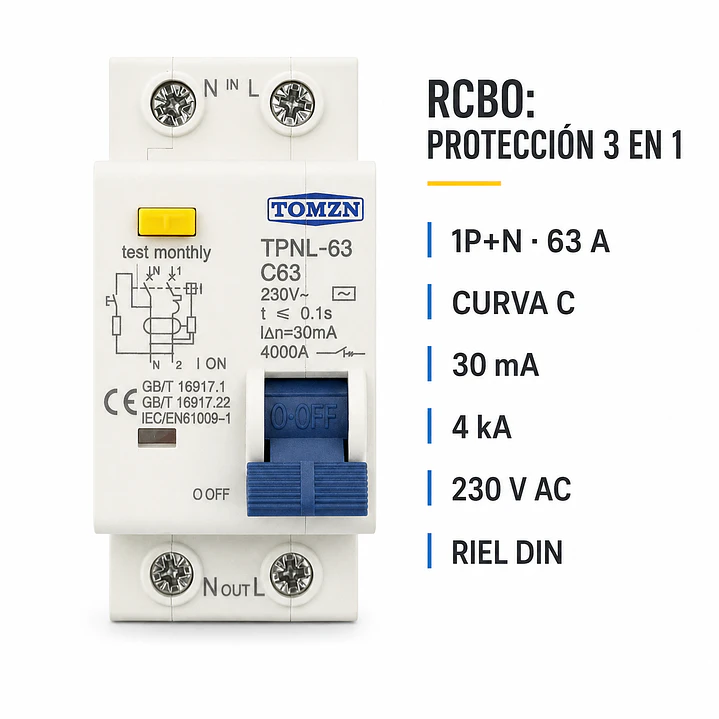

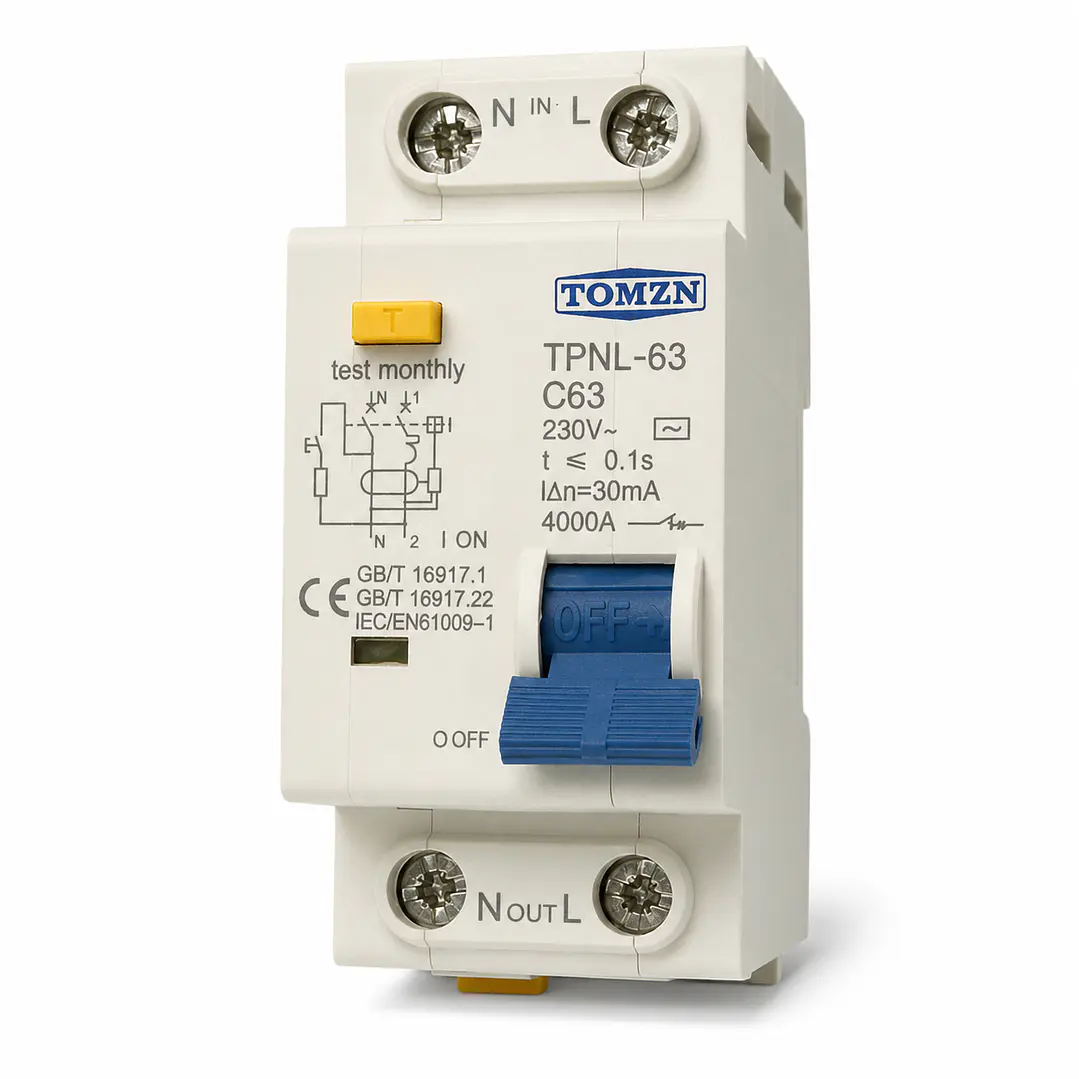

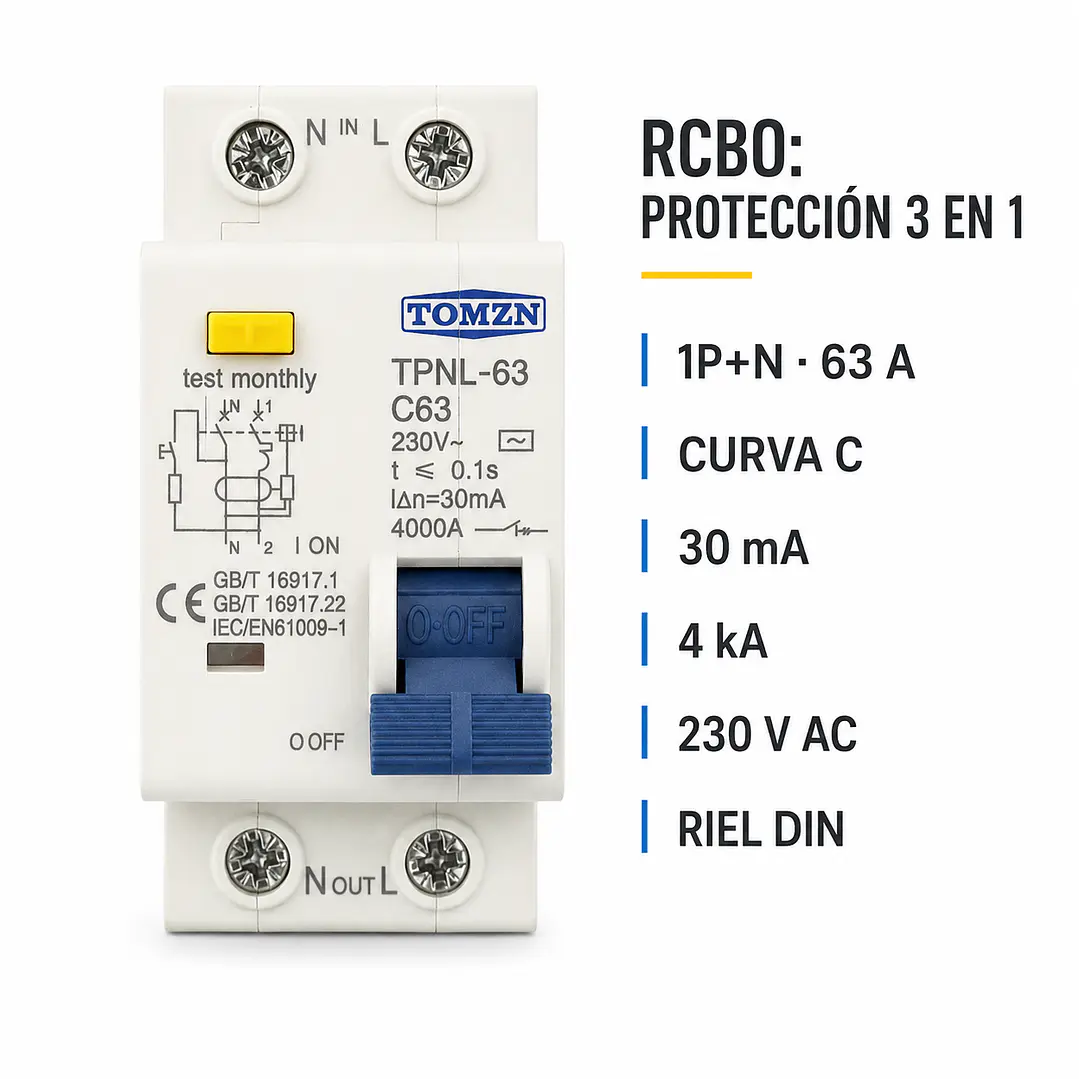

El TOMZN TPNL-63 es un interruptor automático diferencial RCBO que integra en una sola unidad las funciones de un interruptor magnetotérmico y un dispositivo de corriente residual.

Está diseñado para actuar frente a:

• Fugas de corriente a tierra.
• Sobrecargas sostenidas.
• Cortocircuitos.
• Fallas que produzcan una corriente residual superior a su umbral de operación.

Su configuración 1P+N permite conectar fase y neutro claramente identificados. Ambos conductores se desconectan mediante una sola maniobra, mientras que la protección contra sobrecorriente se aplica sobre el conductor de fase.

Especificaciones técnicas

• Marca: TOMZN.
• Modelo: TPNL-63.
• Tecnología: RCBO electrónico.
• Polos: 1P+N.
• Corriente nominal: 63 A.
• Curva: C.
• Tensión nominal: 230 V AC.
• Frecuencia: 50/60 Hz.
• Sensibilidad diferencial: 30 mA.
• Tiempo de actuación: ≤0,1 segundos.
• Poder de corte: 4.000 A.
• Tipo diferencial: AC.
• Norma indicada: IEC/EN 61009-1.
• Normas adicionales: GB/T 16917.1 y GB/T 16917.22.
• Entrada: N IN / L.
• Salida: N OUT / L.
• Botón de prueba mensual.
• Montaje: riel DIN.
• Marcado CE.

Ventajas

• Tres protecciones integradas en un solo dispositivo.
• Ahorra espacio dentro del tablero.
• Corte conjunto de fase y neutro.
• Identificación clara de entrada y salida.
• Botón para comprobar periódicamente la función diferencial.
• Capacidad nominal de hasta 63 A.
• Instalación modular sobre riel DIN.
• Adecuado como protección de circuitos monofásicos compatibles.

Aplicaciones

• Tableros eléctricos residenciales.
• Tableros comerciales.
• Circuitos monofásicos dedicados.
• Alimentación de equipos y consumos generales.
• Subtableros eléctricos.
• Circuitos que requieran protección combinada contra fuga, sobrecarga y cortocircuito.
• Proyectos donde sea necesario reducir el espacio ocupado por las protecciones.

Prueba mensual

El botón amarillo permite comprobar el mecanismo diferencial. Con el dispositivo energizado y correctamente conectado, al presionar “test monthly” el RCBO debería dispararse.

Esta prueba verifica el mecanismo interno de disparo, pero no reemplaza las mediciones reglamentarias ni las comprobaciones realizadas por un instalador eléctrico.

Además, que el RCBO sea de 63 A no significa que todos los circuitos deban protegerse a 63 A. La sección de los conductores, canalización, método de instalación, temperatura, longitud y protección aguas arriba deben ser compatibles con esa corriente.
